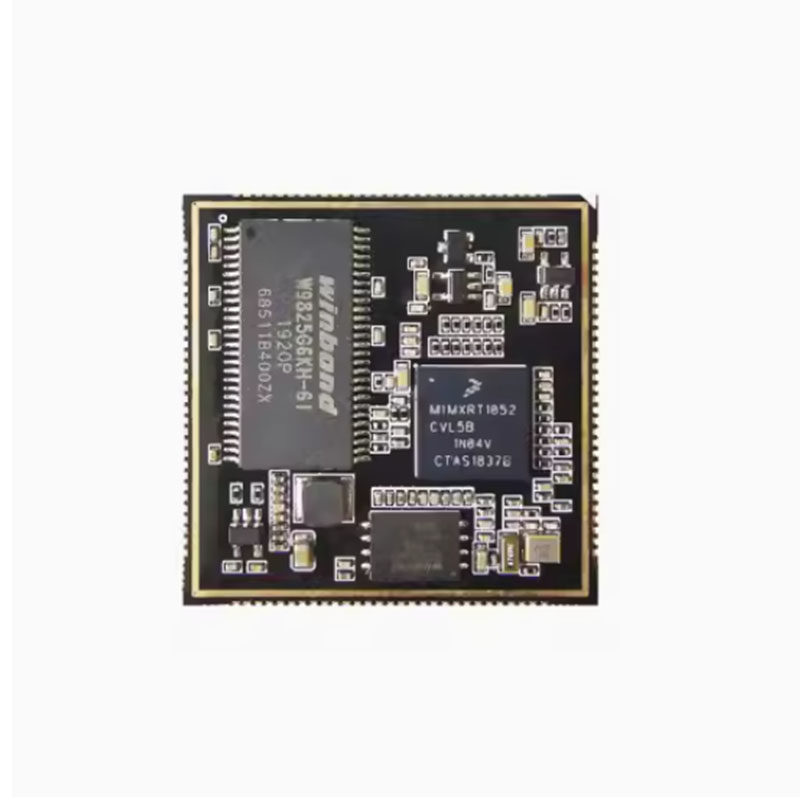

N এনএক্সপি এমআইএমএক্সআরটি 1052 কোর বোর্ড এসওএম এনএক্সপি এমআইএমএক্সআরটি 1052 সিভিএল 5 বি প্রসেসরের উপর ভিত্তি করে ডিজাইন করা হয়েছে
Collow পুরো বোর্ডের উপাদানগুলি শিল্প গ্রেড উপকরণ দিয়ে তৈরি
N বাইরে।
কোর বোর্ড সিগন্যাল ইন্টারফেস পরামিতি
প্রধান চিপ: mimxrt1052cvl5b, কর্টেক্স-এম 7 কোর, প্রধান ফ্রিকোয়েন্সি 528MHz
এসডিআরএএম: 32 এমবি, বিজিএ প্যাকেজ, ব্র্যান্ড আইএসএস 1, শিল্প গ্রেড
ফ্ল্যাশ: 32 এমবি, ডাব্লুএসএন 8 প্যাকেজ, ব্র্যান্ড আইএসএস, শিল্প গ্রেড
EEPROM: AT24C02 256B
ইথারনেট ফাই: LAN8720A al চ্ছিক
পিসিবি আকার: 32*32 মিমি
বিদ্যুৎ সরবরাহ: 5 ভি
ঝাল কভার: al চ্ছিক ঝাল কভার
জিপিআইও: 116, পিন স্পেসিং 1.0 মিমি, এসইএমসি বাস ব্যতীত, আই 0 এর বাকি অংশগুলি সমস্তই নেতৃত্বাধীন
কাজের তাপমাত্রা: -40 ~ 85 ° C, শিল্প গ্রেড
ইথারনেট: 1 চ্যানেল, al চ্ছিক, কেবল তখনই পাওয়া যায় যখন কোর বোর্ডে ইথারনেট ফাই থাকে
এলসিডি: 1 চ্যানেল, ইথারনেট ব্যবহার করার সময় কেবল আরজিবি 565, আরজিবি 565/888 ইথারনেট ব্যবহার না করার সময় ব্যবহার করা যেতে পারে
ইউএসবি: 2 টি চ্যানেল, হাই-স্পিড ফাই সহ
এসডিও: 2 চ্যানেল
I²c: 4
এসপিআই: 4
ইউআরটি: 8
সাই: 3
সিএসআই: 1
এডিসি: 2 (প্রতিটি 16 টি চ্যানেল), 12 বিট
পিডব্লিউএম: 4
Jtag: 1 চ্যানেল
এসপিডিআইএফ: 2 চ্যানেল
ক্যান: 2
দ্রষ্টব্য: উপরের ডেটা পুনরায় ব্যবহার করা যেতে পারে, দয়া করে কোর বোর্ড পিনের বিবরণটি রেফারেন্স ডিজাইন হিসাবে দেখুন
শিল্ডিং কভার লোগোটি ন্যূনতম 500 অর্ডার দিয়ে কাস্টমাইজ করা যেতে পারে
